Tutorial

今回は水底をSOPackのImageOverlayを使い、ImageFileの反映場所を範囲設定して表現しています。

水底用のSurfaceMapを追加して、BaseSurface内のTex（ColourTextures）ボタンを押します。

“+”ボタンを押して“SO Image Overlay”を選択した後に“Edit”ボタンを押します。

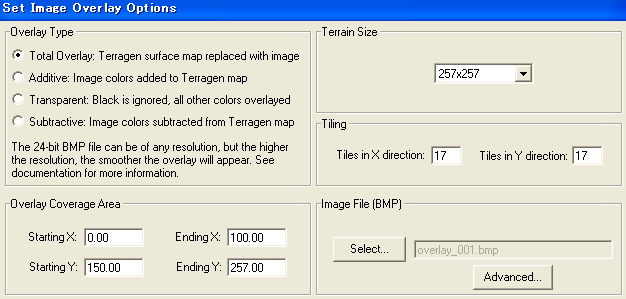

下記の設定をするのですが、今回はお勉強を兼ねて2箇所設定を変えているのでその部分を説明します。

Overlay Coverage Area
コレは地形のどの部分にImageFileを反映させるかを設定します。初期値は全体に反映されるようになっています。
何も設定を変えないまま、図1のImageFileを反映させると図2の様になります。	図1 図2
ここで Starting X : 0 Ending X : 0 Starting Y : 128 Ending Y : 128 とすると図3の様になります。	図3
次に Starting X : 128 Ending X : 128 Starting X : 257 Ending X : 257 とすると図4の様になります。	図4

Tiling
コレはImageFileを縦横何枚並べるかを設定します。初期値は全体に1枚だけ反映されるようになっています。ここで Tiles in X direction : 10 Tiles in Y direction : 10 と設定すると図5の様に図1の画像が縦10枚、横10枚並べた様になります。図5

以上を踏まえて水底に使うイメージを用いて実際に設定してみます。

まず、初期値のままだと必要のない場所にまでイメージが反映されているので、ある程度範囲を絞って設定します。

Starting X : 0
Ending   X : 100
Starting Y : 150
Ending   Y : 257

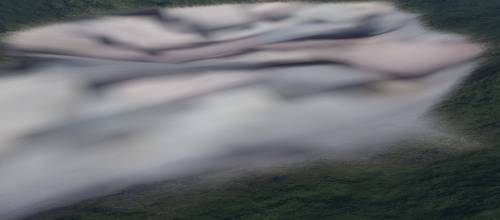

overlay_001.bmp を Select

とすると図7の様になります。

図7

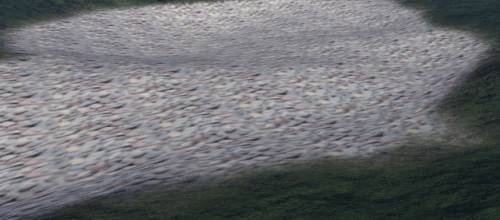

水底の様に見せる為に用意したイメージ画が非常に大きく反映されているので、

Tilingの数を増やしイメージ画の大きさを調節したのが図8になります。

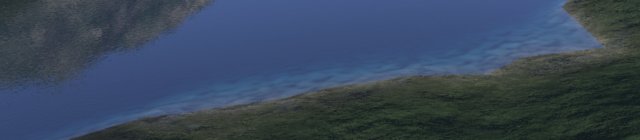

図8
